| 起源の場所: | 広東省、中国 |
|---|---|
| ブランド名: | YCLTouch |
| 証明: | RoHS, CCC, ISO9001, ce |
| モデル番号: | YCL-43 |
| 最小注文数量: | 1 |
| 価格: | Negotiable |
| パッケージの詳細: | 泡および箱によって標準的な包装 |
| 受渡し時間: | 3-7日 |
| 支払条件: | L/C、T/T、ウェスタン・ユニオン |
| 供給の能力: | 2000/ 月 |
| サイズ: | 43インチ | 接触ポイント: | 20ポイント |
|---|---|---|---|
| 売り上げ後のサービス: | 修理、他 | インターフェイス: | USB 2.0 （全速力） |
| 材料: | アルミ合金 フレーム | 応答時間: | 5ms |
| ハイライト: | 43インチPCBAモジュール,PCBAモジュール5ms |
||

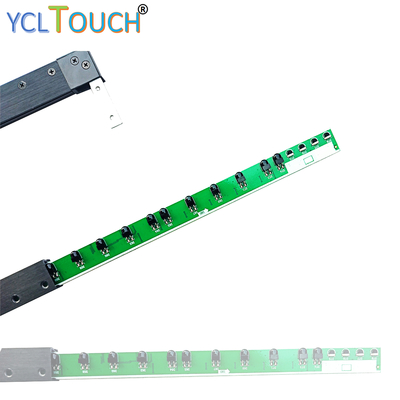

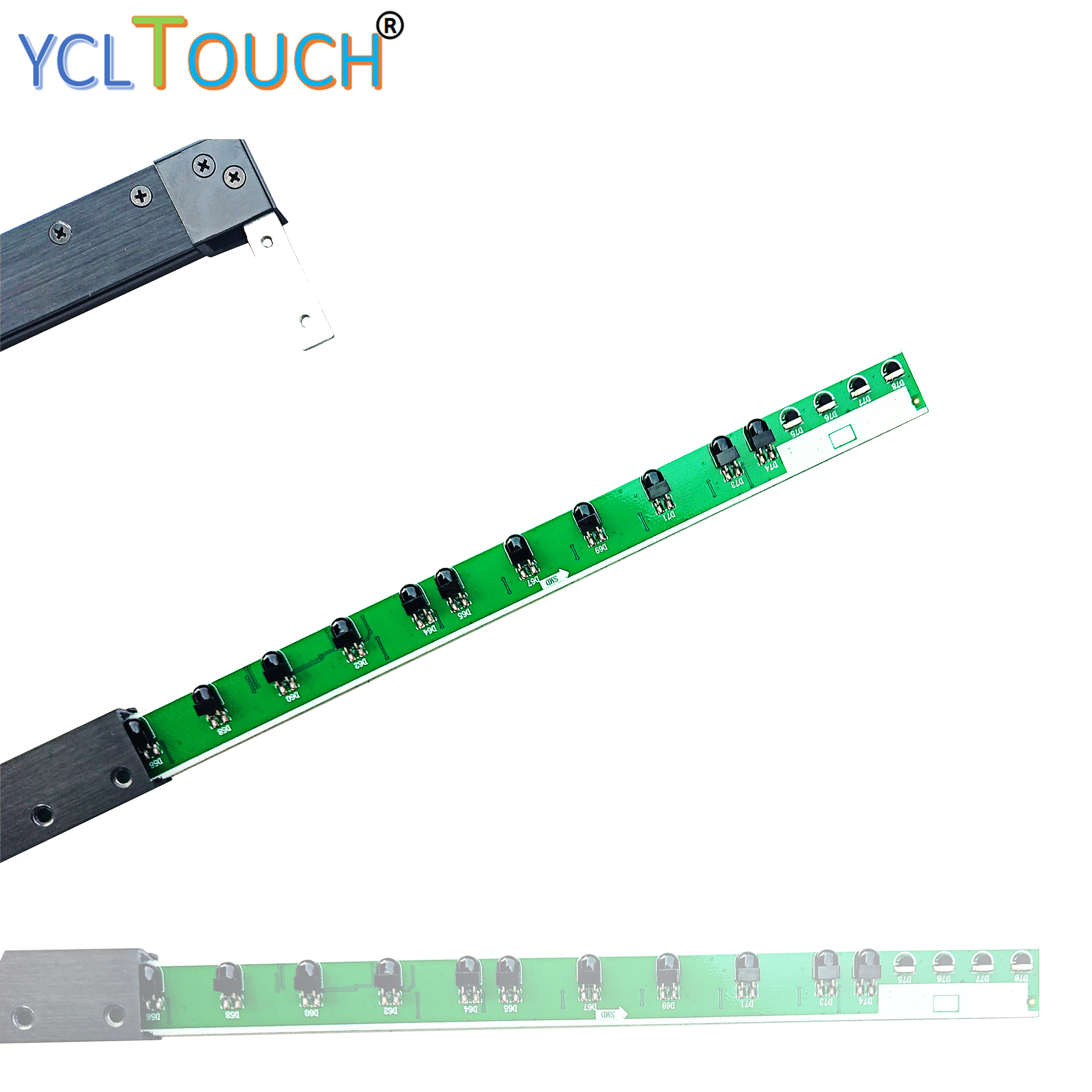

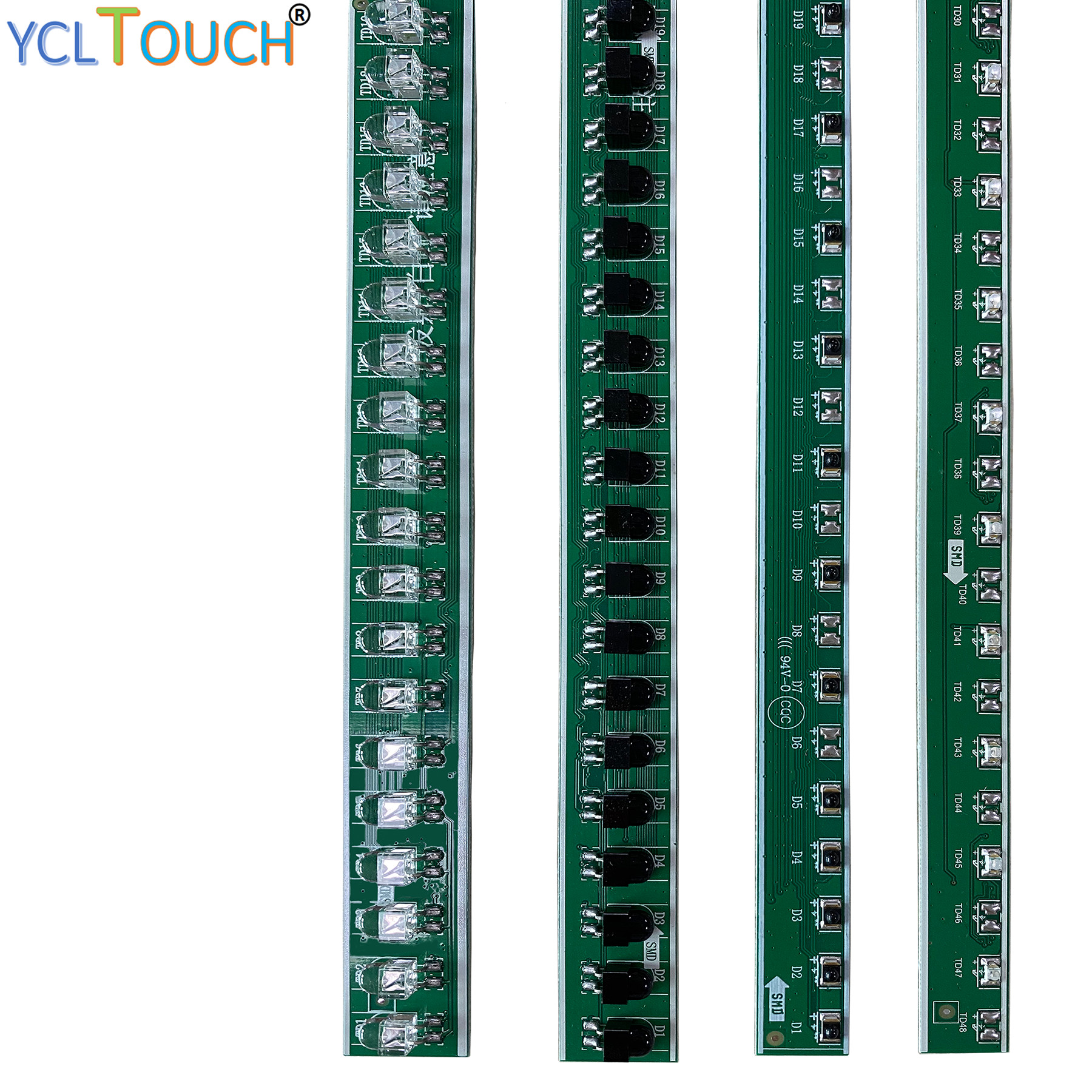

43接触フレームのモニターのためのインチ赤外線PCBAのモジュールは開いたパネル スクリーンの上にあった
PCBは何であるか。
PCBAは現代電子デバイスの基礎である。それらは機械的に電子部品を支え、電気で接続する。板自身は積層材料から、ガラス繊維または合成のエポキシのような成り、板の異なった部分を接続する伝導性の細道を含んでいる。これらの細道は前もって決定されたPCBの設計に従って板に印刷されるか、または記される。
使用される材料
PCBsのための基質材料は通常ガラス繊維、合成のエポキシまたは別の積層材料である。板の1つのまたは両側の行なう材料は最も頻繁に銅である。設計に従って基質にめっきされるか、またはエッチングされるプリント回路はまた銅から成っている。回路は錫鉛が酸化を防ぐために塗られる。PCBsにまた錫鉛が塗られる、また他の材料、ニッケルおよび金のような、伝導性を高めるある外の端の接触指が。
いかにPCBAをすればPCB互いに関連しているか。
PCBおよびPCBAは同じ全面的なプロセスの2つのステップの結果である。PCBは付す電子部品無しにPCBAは必要な部品すべてを含んでいる完了されたアセンブリである望ましい適用のために必要とされてと同時に板が作用することができるようにが空白のサーキット ボードである。PCBはPCBAは電子デバイスで使用されて準備ができているが、まだ機能ではない。
空白板を製造することはであり完了されたPCBAをPCBアセンブリにかかわるさまざまな部品およびプロセスのために作り出すより簡単なプロセス。それはまたPCBAを作り出すためにブランクPCBより多くを要する。但し、ステップは両方とも完了された板を作成して必要である。PCBなしでPCBAを作成できない。PCBの製造業はその第一歩にプロセスの第一歩、およびPCBAの製造の造りである。
別の相違はPCBsおよびPCBAsがいかにに包まれるかある。PCBsは真空パックを使用して普通PCBAsは区画か帯電防止包装の使用を要求するが、包まれる。
PCBsは、家電を含む電子デバイスの広い範囲、重機、ロボット工学、車の部品および医療機器使用される。例は下記のものを含んでいる:
